Packer dalam industri perminyakan & gas bumi berarti bahan / materi / alat yang di set untuk menciptakan kondisi pembatas (sealing) antara tubing dengan casing, drill pipe dengan casing atau dalam open hole sebagai pengisolasi area formasi tertentu.
Alasan Utama Penggunaan Packer
- Proteksi casing, Packer mengisolasi dan melindungi casing dari fluida sumur yang korosif dan tekanan tinggi.
- Safety, Packer membatasi area tekanan yang bekerja (well control), dari tekanan pada area diameter casing menjadi tekanan hanya pada sekitar diameter tubing.
- Konservasi energi, Packer mengalirkan seluruh fluida reservoar melalui tubing, dimana gas dan minyak menyatu sehingga menyebabkan daya angkat (memanfaatkan tekanan gas) dalam kecepatan yang tinggi, packer juga dapat membatasi zona- zona produksi sehingga dapat mencegah kehilangan / kerusakan reservoar sumber fluida tersebut
- Kondisi operasional, Terkait dengan alasan operasional penggunaan packer antara lain : alasan produksi (gas lift / hyd pump) dimana dibutuhkan volume annular tertentu yang terbentuk oleh packer, tubing dan casing, alasan cementing, acidizing dsb... (WO & WS)
BACA JUGA:
Jenis & Karateristik Packer
Menurut konsep, fisik dan konstruksi packera. Cup Type Packer
Merupakan bentuk paling standard dari packer, dimana seal berbentuk cup yang bsa menahan tekanan dari 1 arah atau 2 arah secara bersamaan
b. Tension Packer (slip/jay - slot combination)
packer yang diset degnan tension, tubing ditarik dengan besaran over pull tertentu yang akan menyebabkan rubber packing mengembang/pack off terhadap casing
c. Solid - head compression packer
packer yang diset dengan kompresi, tubing ditekan dengan besaran tertentu yang akan menyebabkan rubber packing mengembang/pack off terhadap casing.
d. Isolation Packer
Packer yang diset dengan tujuan isolasi yang ditunjukan dengan adanya pipa/ tubing anchor yang menerus kebawah packer untuk kemudian dikoneksikan dengan packer yang lain.

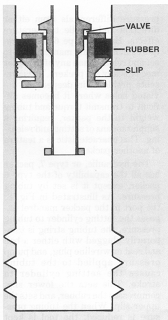

e. Control Head Compression Packer
packer yang menggunakan valve pada control head compression yang bertujuan untuk menanggulangi masalah - masalah pressure dan memungkinkannya tubing dicabut tanpa harus release packer.
f. Treating compression packer
packer yang diset dengan fitur tertentu dimana ada tipe ini terdapat kemampuan untuk menahan pressure dari bawah tanpa bergantung pada berat tubing.
g. mechanically set dual slip packer
packer yang diset ketika berat tubing tidak mencukupi untuk set packer akibar titik set packer yang lebih tinggi serhingga tidak ada tubing di bawah packer, dimana dilengkapi slip diatas dan dibawah packer yang memungkinkan menahan pressure dari dua arah.
h. Hydraulic packer by tubing pressure
Packer yang diset dengan memanfaatkan tekanan dari dalam tubing dengan dibantu plug/ bila sehingga tekanan akan melalui setting port kemudian menekan piston
i. retrivable, permanent packer / drillable
packer yang dilengkapi dengan dua slip atas bawah yang bisa dilakukan pengesetan secara mekanik, hidrolik bahkan wire line. biasanya pada bagian atas terdapat check valve untuk menahan pressure dari bawah dan bisa diset dengan stinger pipe/tubing
